แบบ: | 14 นิ้ว | โฮลดิ้งแรงบิด: | 54200 นาโนเมตร |
---|---|---|---|
แรงบิดเอียง: | 68000 นาโนเมตร | แรงบิดเอาต์พุต: | 6550 นาโนเมตร |
โหลดตามแนวแกน: | 680 กิโลนิวตัน | โหลด Radical: | 230 กิโลนิวตัน |
ใบรับรอง: | ISO9001, CE | ทาสี: | ที่มีจำหน่าย |
การประกัน: | 5 ปี | Self-ล็อค: | ใช่ |
แสงสูง: | Slewing Drive Gearbox,Worm Drive Slew Drive กระปุกเกียร์,มอเตอร์ไฮดรอลิกฆ่ากระปุกเกียร์ |

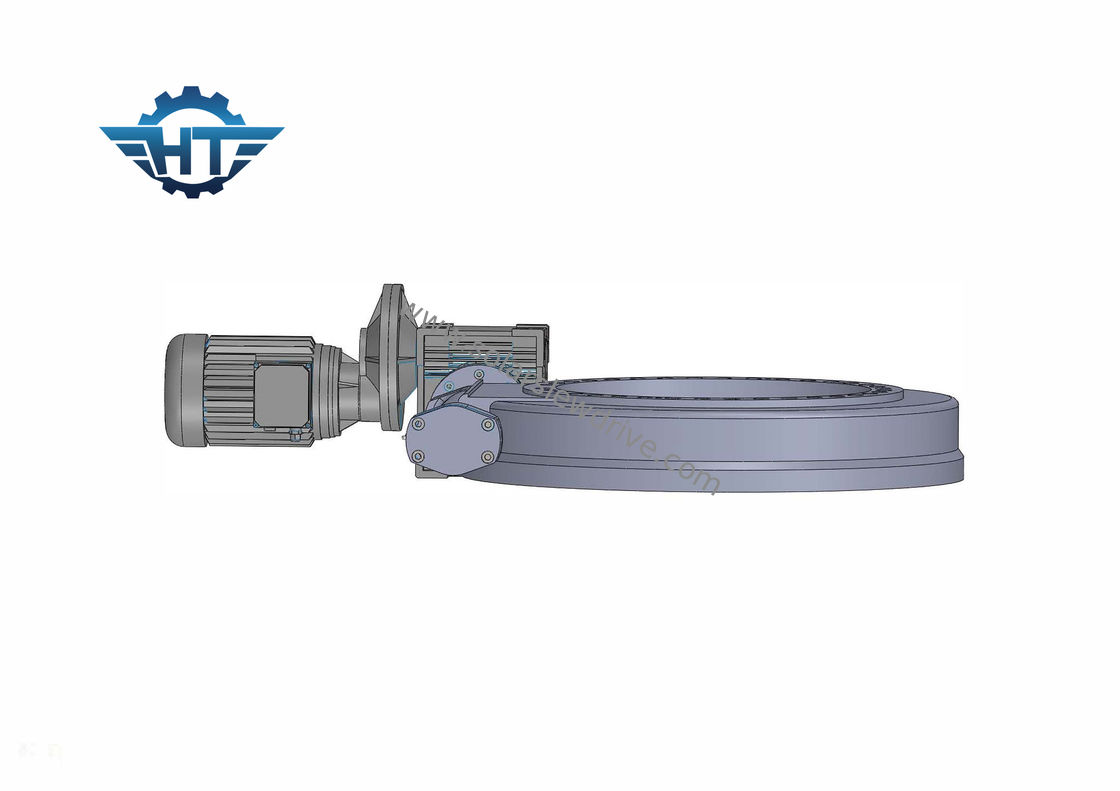

SE14 Slewing Drive Gearbox สำหรับระบบ Solar Tracker, Worm Drive พร้อมมอเตอร์ไฮดรอลิก
คำอธิบายรหัสสินค้า
M (E, SDE, VE, SE, HSE, FE, เรา, PE, ZSE, ZSDE, ZVE ... ) 9 (3 ~ 25) A (B, C …) -61 (M) HC (HA, HD, HQ , HN …) -B (12M, 25M, 160,24,220,380 …) R (L) C (A, E) -2-12 (9 …) -REV.AM: ระบุรหัสของรูปวาดการผลิต;MZ: ระบุรหัสของอุปกรณ์แกว่งที่ไม่มีช่องว่าง
E: หมายถึงประเภทรั้ว;KDE: หมายถึงประเภทแนวตั้งและแนวนอนVE: หมายถึงประเภทแนวตั้งKE: หมายถึงชนิดกันน้ำคุณภาพสูง
HKE: หมายถึงประเภทกันน้ำคุณภาพสูงที่ไม่ต้องบำรุงรักษาFE: หมายถึงประเภทเบรค;เรา: หมายถึงประเภทเฟืองตัวหนอน;PE: หมายถึงประเภทเกียร์ขนาดใหญ่และขนาดเล็กถ้าไม่มี E หมายถึงประเภทพื้นฐาน
SE: หมายถึงแนวนอน (โครงสร้างแบริ่งเลื่อน), SDE: หมายถึงแนวตั้งและแนวนอน (โครงสร้างแบริ่งเลื่อน), VE: หมายถึงแนวตั้ง (โครงสร้างแบริ่งเลื่อน), Z หน้า S หมายถึงระยะห่างเป็นศูนย์;
3 ~ 25: แสดงถึงข้อกำหนดของ 3 นิ้วถึง 25 นิ้ว;
ตอบ: ระบุรหัสของอุปกรณ์ทั่วไปหากการออกแบบอุปกรณ์มีการเปลี่ยนแปลงที่สำคัญสามารถใช้รหัส B, C ...
61: แสดงถึงอัตราส่วนการลดลงของอุปกรณ์แกว่ง (จำนวนฟัน);
M: ระบุว่าแบริ่งแกว่งใช้รูเกลียวเมตริกหากไม่มี M หมายความว่าแบริ่งแกว่งใช้รูเกลียวนิ้ว
HA: แสดงว่าวงแหวนหมุนดับ;HC: แสดงว่าแหวนหมุนไม่ดับ;HD: แสดงว่าวงแหวนหมุนดับ;
HQ: ระบุการรักษา QPQ ของวงแหวนรอบนอกของวงแหวนหมุนHN: ระบุการรักษาไนไตรดิงของวงแหวนรอบนอกของวงแหวนหมุน;
B: ระบุว่าปลายอินพุตของเวิร์มเป็น 6B spline (12M บ่งชี้ว่าปลายอินพุตของเวิร์มเป็นรูΦ12; 25M บ่งชี้ว่าปลายอินพุตของเวิร์มคือΦ25รู;
160 หมายความว่ามีการติดตั้งมอเตอร์ไฮดรอลิก 160CC ที่ปลายอินพุตตัวหนอน24 หมายความว่ามีการติดตั้งมอเตอร์เกียร์ 24V ที่ปลายอินพุตของตัวหนอน; ... );
R: หมายถึงการติดตั้งที่ถูกต้อง;L: หมายถึงการติดตั้งด้านซ้าย;
C: หมายถึงหมวกตาบอด;A: หมายถึงทิศทางของพอร์ตน้ำมันเครื่องไฮดรอลิกหันออกด้านนอก (I: หมายถึงทิศทางของพอร์ตน้ำมันเครื่องไฮดรอลิกหันเข้าด้านใน;);E: หมายถึงตัวเข้ารหัส
2: แสดงถึงอุปกรณ์แกว่งสองสูบ
12: ระบุว่าตำแหน่งของปลั๊กลูกเหล็กอยู่ที่ 12 นาฬิกา;
REV.A: หมายเลขเวอร์ชันเพิ่มขึ้นจาก REV.A, REV.B, REV.C ... ตามลำดับ
หมายเหตุ: 1. หากมีรหัสพิเศษอื่น ๆ ในอนาคตจะมีการเพิ่มรหัส
2. สำหรับลูกค้าพิเศษที่ต้องการความต้องการพิเศษสามารถเพิ่มหมายเลขลูกค้าลงในหมายเลขรูปวาดได้ตามสถานการณ์จริง
3. อุปกรณ์โรตารี HSE ต้องเป็นไปตามข้อกำหนดต่อไปนี้: ไม่ต้องบำรุงรักษาแถมKlüberเต็มไปด้วยจารบีเคลือบวงแหวนด้านใน IP66
Performace ของ SE Series
รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
1 & quot; | 32: 1 | 400 | 1,000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
3 & quot; | 31: 1 | 600 | 1,500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
5 & quot; | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
7 นิ้ว | 57: 1 | พ.ศ. 2543 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
9 & quot; | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
12 นิ้ว | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
14 & quot; | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
17 & quot; | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
21 & quot; | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
25 & quot; | 150: 1 | 21000 | 271160 | 89000 | พ.ศ. 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
คุณสมบัติ
Slewing drive เรียกอีกอย่างว่าแบริ่งแหวนแกว่งเมื่อเทคโนโลยีได้รับการปรับปรุงให้ดีขึ้นไดรฟ์ที่แกว่งมากขึ้นก็ใช้เทคโนโลยีตัวหนอนนาฬิกาทรายซึ่งตัวหนอนมีรูปร่างเพื่อให้ฟันเข้ากับเฟืองได้มากขึ้นการมีส่วนร่วมของฟันที่เพิ่มขึ้นนี้ส่งผลให้เกิดความแข็งแรงประสิทธิภาพและความทนทานมากขึ้นไดรฟ์แกว่งใช้เทคโนโลยีหนอนมาตรฐานซึ่งตัวหนอนอยู่ในแนวนอนอัตราส่วนความเร็วของเพลาขึ้นอยู่กับความสัมพันธ์ระหว่างจำนวนเกลียวบนตัวหนอนและจำนวนฟันในเฟืองตัวหนอนหรือเฟือง
มีแอพพลิเคชั่นมากมายที่สามารถใช้โรตารีไดรฟ์หลักเนื่องจากเหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการโหลดเพื่อรักษากำลังและแรงบิดในการหมุน
การใช้งานไดรฟ์แบบสวิงโดยทั่วไปรวมถึง แต่ไม่ จำกัด เพียงตัวติดตามแสงอาทิตย์กังหันลมลิฟท์ผู้ชายเครื่องจักรไฮดรอลิกเทเลแฮนด์เลอร์รถขุดลิฟท์เครนอุปกรณ์ขุดเจาะอุปกรณ์ทางทหาร
