Slew Drive Gearbox
Created with Pixso. กล่องเกียร์ไดรฟ์ IP66 Slew แนวตั้ง 3 นิ้วโหลดหนักสำหรับระบบติดตามแผงโซลาร์เซลล์

กล่องเกียร์ไดรฟ์ IP66 Slew แนวตั้ง 3 นิ้วโหลดหนักสำหรับระบบติดตามแผงโซลาร์เซลล์

Brand Name: HangTuo
Model Number: VE6
MOQ: 1 ชิ้น
ราคา: USD 100~300/ pc
Delivery Time: 15 ~ 45 วัน
Payment Terms: L / C, T / T, Wester N Union
Detail Information
สถานที่กำเนิด:
ประเทศจีน
ได้รับการรับรอง:
CE, ISO9001
สถานที่กำเนิด:
ฉางโจว, จีน
ฟังก์ชัน:
แรงบิดยึดเกาะสูง
การป้องกัน:
IP66 ที่ล้อมรอบ
ประเภท:
VE6
วัสดุ:
42CrMo หรือ 50 ล้าน
การประกัน:
5 ~ 10 ปี
ใบสมัคร:
ระบบพลังงานแสงอาทิตย์
สี:
ลูกค้าจำเป็นต้องใช้
รายละเอียดการบรรจุ:
กล่องไม้อัด
สามารถในการผลิต:
2,000 ชิ้นต่อเดือน
เน้น:

3 นิ้ว Slew Drive Gearbox

,

ip66 Slew Drive Gearbox

,

Heavy Loading Slew Drive Gearbox

Product Description

กล่องเกียร์ไดรฟ์ IP66 Slew แนวตั้ง 3 นิ้วโหลดหนักสำหรับระบบติดตามแผงโซลาร์เซลล์



คำอธิบาย

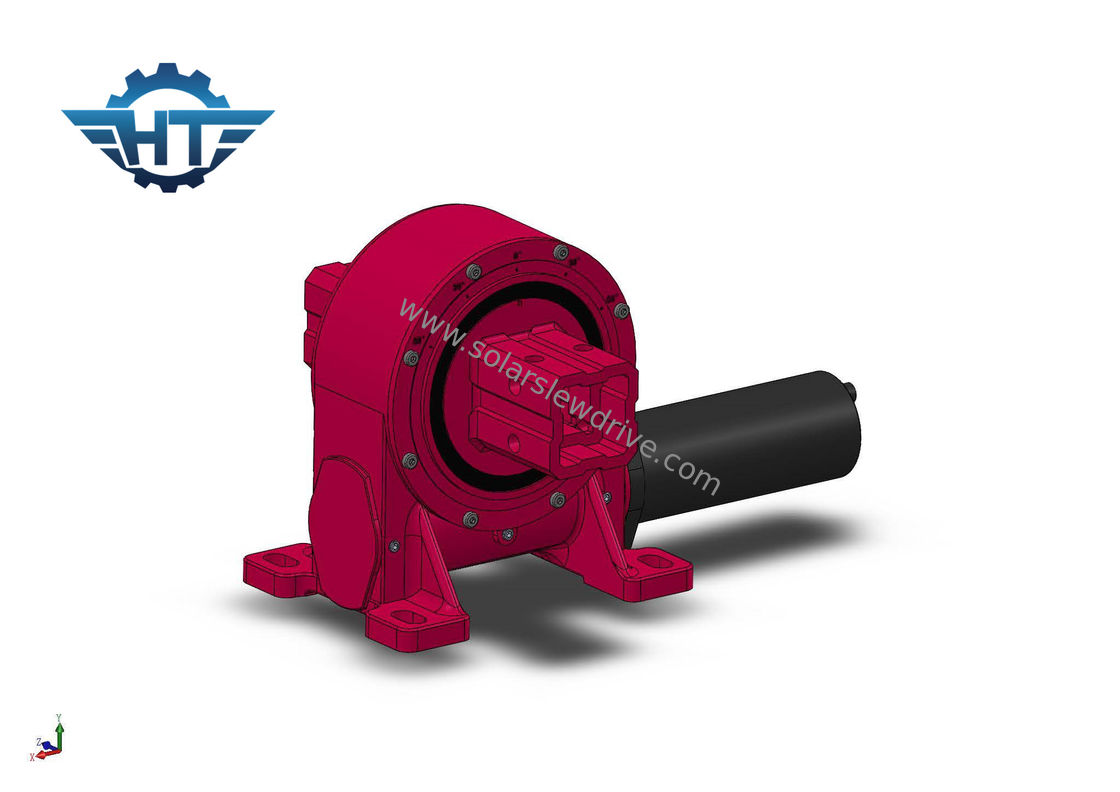

VE6 แกว่งไดรฟ์เป็นเกียร์ครึ่งหนึ่งและหยุด จำกัด ภายในซึ่งออกแบบมาสำหรับระบบติดตามแสงอาทิตย์แบบแกนเดียวไดรฟ์แกว่งของเราขับเคลื่อนด้วยเทคโนโลยีตัวหนอนนาฬิกาทรายเพื่อแรงบิดสูงสุดของเกียร์และการหมุนที่นุ่มนวลที่สุด



6 นิ้ว Slewing Drive
ยี่ห้อ Hangtuo
แรงบิดเอาต์พุต 5100 นาโนเมตร
Tilting Moment Torque 8000 นิวตันเมตร
ถือแรงบิด 39000 นาโนเมตร
คะแนนตามแนวแกนคงที่ 110 กิโลนิวตัน
อัตราทดเกียร์ 51: 1
ความแม่นยำในการสกัด ≤0.15°
น้ำหนัก 45 กก
มาตรฐาน CE / ISO
สถานที่กำเนิด ประเทศจีน
บริการ บริการ OEM;โซลูชันที่กำหนดเอง
วัสดุ 42CrMo
เงื่อนไขการขนส่ง ทางทะเลทางอากาศหรือทางรถไฟ
เวลาจัดส่ง ภายใน 25 วันหลังจากชำระเงินดาวน์
ท่าเรือ เซี่ยงไฮ้
เงื่อนไขการชำระเงิน

ตอบ: T / T

B: Western Union

C: Paypal



ไดรฟ์สังหารมาตรฐานติดตั้งตัวเรือนแบบเปิดและเพลาตัวหนอนนาฬิกาทรายแบบล็อคตัวเองเพียงตัวเดียวเมื่ออินพุตของแหล่งจ่ายไฟกลับสู่ความเป็นกลางเพลาตัวหนอนจะล็อกโหลดให้อยู่ในตำแหน่งโดยไม่ต้องใช้อุปกรณ์เบรกภายนอกใด ๆ



พารามิเตอร์ประสิทธิภาพของโมเดล VE



รุ่น แรงบิดเอาต์พุตสูงสุด (Nm) ถือแรงบิด (Nm) แรงบิด (Nm) โหลดแกน (kN) โหลดเรเดียล (kN) อัตราส่วน ความแม่นยำ (องศา) ความแม่นยำ (°) IP ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
3 " 600 1800 1,500 22 15 31: 1 40% ≤0.1 66 ใช่ 12 กก
5 " 800 9200 5,000 16 27 37: 1 40% ≤0.1 66 ใช่ 18 กก
7 นิ้ว พ.ศ. 2293 13200 7000 34 58 57: 1 40% ≤0.1 66 ใช่ 32 กก
8 " 2250 20400 11200 50 80 51: 1 40% ≤0.1 66 ใช่ 28 กก
9 " 4300 30800 16000 60 130 61: 1 40% ≤0.1 66 ใช่ 52 กก
12 นิ้ว 5600 40560 25000 77 190 78: 1 40% ≤0.1 66 ใช่ 65 กก
14 นิ้ว 6750 44200 48000 110 230 85: 1 40% ≤0.1 66 ใช่ 88 กก
17 " 9460 53040 67000 142 390 102: 1 40% ≤0.1 66 ใช่ 135 กก
21 " 16000 65000 89000 337 640 125: 1 40% ≤0.1 66 ใช่ 192 กก
25 " 21450 89000 112000 476 950 150: 1 40% ≤0.1 66 ใช่ 251 กก



การใช้งาน



แอปพลิเคชั่นไดรฟ์แบบแกว่งที่พบมากที่สุดสำหรับไดรฟ์แบบแกว่งสองแกนคือตัวติดตามแสงอาทิตย์แบบสองแกนเช่น heliostats และเซลล์แสงอาทิตย์แบบเข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์การใช้งานอื่น ๆ ได้แก่ ลิฟท์ยานยนต์ตัวกำหนดตำแหน่งแขนหุ่นยนต์และอุปกรณ์บนเวที
