Slew Drive Gearbox
Created with Pixso. VE7 VE6 Slew Drive Gearbox Self Lock Worm Gear สำหรับเครื่องติดตามพลังงานแสงอาทิตย์แบบแกนเดี่ยวแนวนอน

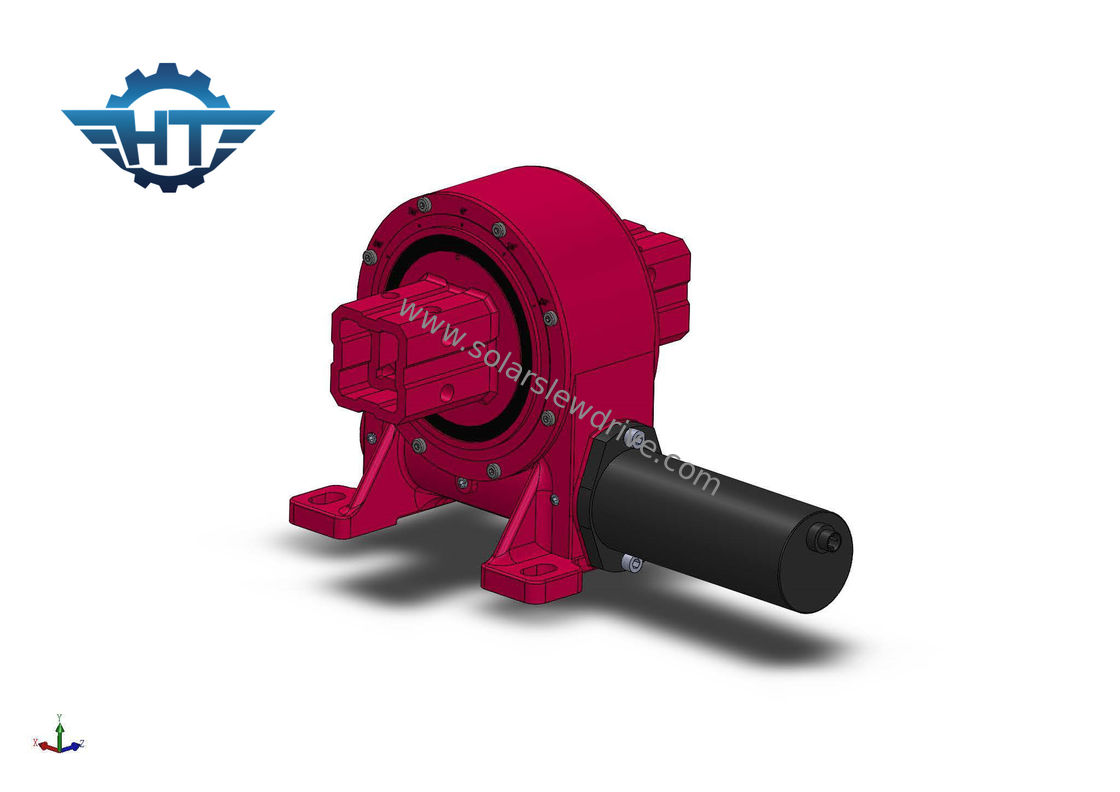

VE7 VE6 Slew Drive Gearbox Self Lock Worm Gear สำหรับเครื่องติดตามพลังงานแสงอาทิตย์แบบแกนเดี่ยวแนวนอน

Brand Name: HangTuo
Model Number: VE7"
MOQ: 1 ชิ้น
ราคา: USD 280~504 / pc
Delivery Time: 15 ~ 45 วัน
Payment Terms: L / C, T / T, Wester N Union
Detail Information
สถานที่กำเนิด:
ประเทศจีน
ได้รับการรับรอง:
CE, ISO9001
วัสดุ:
50 ล้าน, 42CrMo
แบบ:
VE7
อัตราทดเกียร์:
57: 1
แรงบิดเอาท์พุทจัดอันดับ:
1750Nm
โฮลดิ้งแรงบิด:
13200Nm
แรงบิดเอียง:
7000Nm
อย่างมีประสิทธิภาพ:
40%
สีมาตรฐาน:
RAL 9006
รายละเอียดการบรรจุ:
กล่องไม้อัด
สามารถในการผลิต:
2,000 ชิ้นต่อเดือน
เน้น:

ล็อคตัวเอง Slew Drive Gearbox

,

Worm Gear Slew Drive Gearbox

,

Solar Trackers Slew Drive Gearbox

Product Description

CE / ISO ได้รับการรับรองแนวตั้ง 7 นิ้วแกนเดียวเฟืองตัวหนอนสำหรับตัวติดตามแกนเดี่ยว







คำอธิบาย



ไดรฟ์แกว่งของ Hangtuo มีคุณสมบัติที่ดีการพัฒนา ตัวหนอนและเฟืองและหน้าสัมผัสหลายฟันที่ทำให้ไดรฟ์แกว่งด้วย hแรงบิดสำรองสูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์เป็นแบบล็อคตัวเองและสามารถหมุนได้± 65 °หากต้องการช่วงที่ใหญ่กว่านี้ก็สามารถปรับแต่งได้



ข้อมูลทางเทคนิคของ VE Slewing Drive



รุ่น อัตราส่วน แรงบิดเอาต์พุตสูงสุด (Nm) แรงบิดเอียง (Nm) ถือแรงบิด (Nm) โหลดแกน (kN) โหลดเรเดียล (kN) ประสิทธิภาพ ความแม่นยำ (°) ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
3 " 31: 1 600 1,500 1800 22 15 40% ≤0.1 ใช่ 12
5 " 37: 1 800 5,000 9200 16 27 40% ≤0.1 ใช่ 18
7 นิ้ว 57: 1 พ.ศ. 2293 7000 13200 34 58 40% ≤0.1 ใช่ 32
8 " 51: 1 2250 11200 20400 50 80 40% ≤0.1 ใช่ 28
9 " 61: 1 2250 16000 30800 60 130 40% ≤0.1 ใช่ 52
12 นิ้ว 78: 1 4300 25000 40560 77 190 40% ≤0.1 ใช่ 65
14 นิ้ว 85: 1 5600 48000 44200 110 230 40% ≤0.1 ใช่ 88
17 " 102: 1 6750 67000 53040 142 390 40% ≤0.1 ใช่ 135
21 & quot; 125: 1 16000 89000 65000 337 640 40% ≤0.1 ใช่ 192
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 ใช่ 251



VE7 VE6 Slew Drive Gearbox Self Lock Worm Gear สำหรับเครื่องติดตามพลังงานแสงอาทิตย์แบบแกนเดี่ยวแนวนอน 0



บริการที่กำหนดเอง


1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆได้เช่นมอเตอร์ไฮดรอลิกสเต็ปเปอร์มอเตอร์มอเตอร์ไฟฟ้าเป็นต้น
3. มีสีที่แตกต่างกันตามรหัส RAL;สีมาตรฐานของเราคือ RAL 9006



อภิธานศัพท์ของ Key Paramaters



แรงบิดขณะเอียง:แรงบิดนี้คือภาระแรงโน้มถ่วงคูณด้วยระยะห่างระหว่างตำแหน่งของโหลดและศูนย์กลางของแบริ่งแกว่งหากแรงบิดจริงมากกว่าแรงบิดโมเมนต์การเอียงที่กำหนดไว้ไดรฟ์แกว่งจะพลิกคว่ำ

โหลดเรเดียล: โหลดแนวตั้งกับแกนของแบริ่งแกว่ง

โหลดตามแนวแกน: โหลดขนานกับแกนของแบริ่งแกว่ง

ถือแรงบิด: เป็นแรงบิดย้อนกลับเมื่อไดรฟ์หมุนกลับด้านและชิ้นส่วนต่างๆไม่ได้รับความเสียหายแรงบิดสูงสุดที่ทำได้เรียกว่าแรงบิดถือจะถูกมองว่าเป็นแรงบิดหัก

ล็อคตัวเอง: เฉพาะเมื่อมีโหลดไดรฟ์แกว่งจะไม่สามารถหมุนย้อนกลับได้จึงเรียกว่าการล็อคตัวเอง
