| Brand Name: | HangTuo |
| Model Number: | SE5 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 280~504 / pc |
| Delivery Time: | 15~45 วัน |
| Payment Terms: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

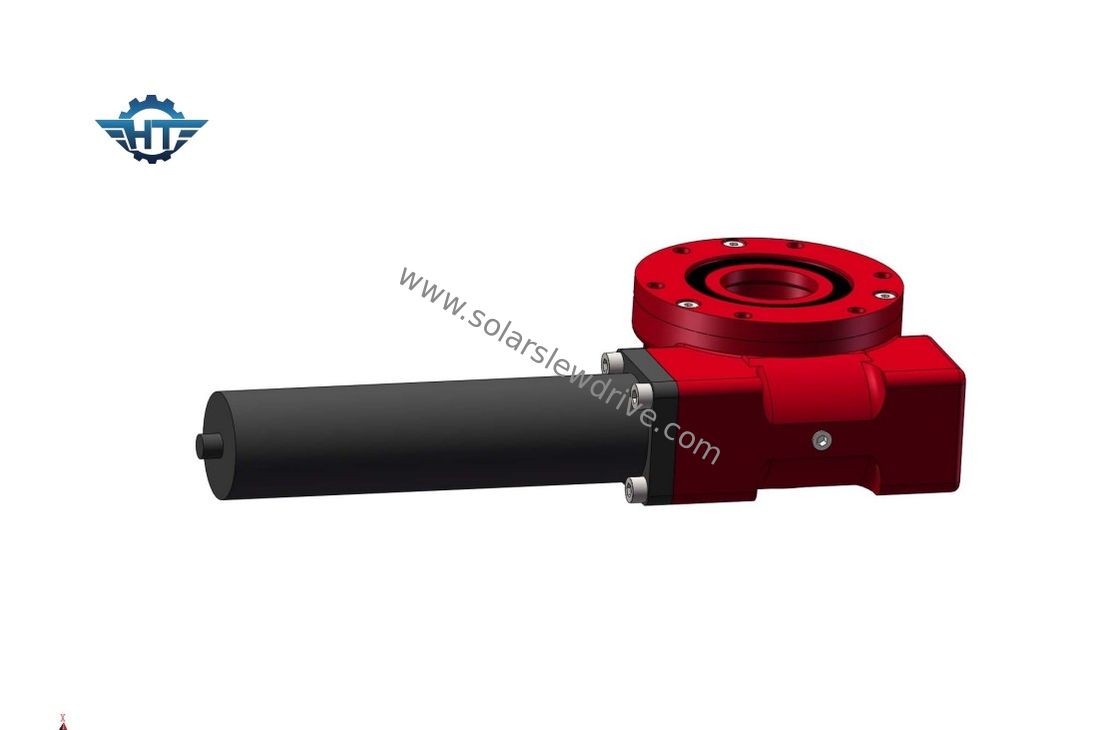

Electric SE5 Slew Drive, ใบรับรอง CE และอุปกรณ์ตัวหนอนล็อคตัวเองสำหรับระบบติดตามแสงอาทิตย์
การออกแบบกระปุกเกียร์หนอน Slewing Drive Description
ไดรฟ์หมุนเหวี่ยงที่ออกแบบโดยกระปุกเกียร์ตัวหนอนเป็นหน่วยที่สร้างขึ้นอย่างกะทัดรัดซึ่งประกอบด้วยตัวหนอนนาฬิกาทราย เฟือง ตัวเรือน IP66 แบบปิด ฐานและอุปกรณ์เสริมอื่นๆหน่วยนี้นำข้อดี
ข้อดี:
แอปพลิเคชั่น
เหมาะสำหรับงานที่ต้องการการหมุนช้าด้วยการหมุนอย่างต่อเนื่องหรือการเคลื่อนไหวที่สามารถรองรับน้ำหนักบรรทุกรวมกันได้ผลิตภัณฑ์นี้มีขนาดมาตรฐานสำหรับคัปปลิ้งมอเตอร์ไฟฟ้าหรือไฮดรอลิก รวมถึงการคัปปลิ้งทั้งระบบเข้ากับอุปกรณ์ เนื่องจากมีความกะทัดรัด ความแข็งแกร่งสูงและข้อดีอื่นๆ ระบบขับเคลื่อนหนอนจึงถูกนำมาใช้ในอุปกรณ์ต่างๆ
ข้อมูลทางเทคนิคของ SE Slewing Drives
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
