ตัวติดตามพลังงานแสงอาทิตย์แกนเดี่ยวแนวนอน Gear Meshing Small Slew Drive Self Locking

ตัวติดตามพลังงานแสงอาทิตย์แกนเดี่ยวแนวนอน Gear Meshing Small Slew Drive Self Locking

  • ตัวติดตามพลังงานแสงอาทิตย์แกนเดี่ยวแนวนอน Gear Meshing Small Slew Drive Self Locking
  • ตัวติดตามพลังงานแสงอาทิตย์แกนเดี่ยวแนวนอน Gear Meshing Small Slew Drive Self Locking
ตัวติดตามพลังงานแสงอาทิตย์แกนเดี่ยวแนวนอน Gear Meshing Small Slew Drive Self Locking
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: วีอี7"
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 280~504 / pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15~45 วัน
เงื่อนไขการชำระเงิน: L/C, T/T, เวสเทิร์น ยูเนี่ยน
สามารถในการผลิต: 2000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
วัสดุ: 50Mn, 42CrMo เฟืองตัวหนอน: น้อยกว่า 0.1 องศา
อัตราทดเกียร์: 57:1 จัดอันดับแรงบิดเอาท์พุท: 5060 นิวตันเมตร
ถือแรงบิด: 40 kNm แรงบิดเอียง: 5 kNm
ประสิทธิภาพ: 40% สีมาตรฐาน: RAL 9006
แสงสูง:

แบ็คโฮลด์สูง Small Slew Drive

,

เกียร์เมช Small Slew Drive

,

เกียร์เมชไดรฟ์โซล่าเซลล์

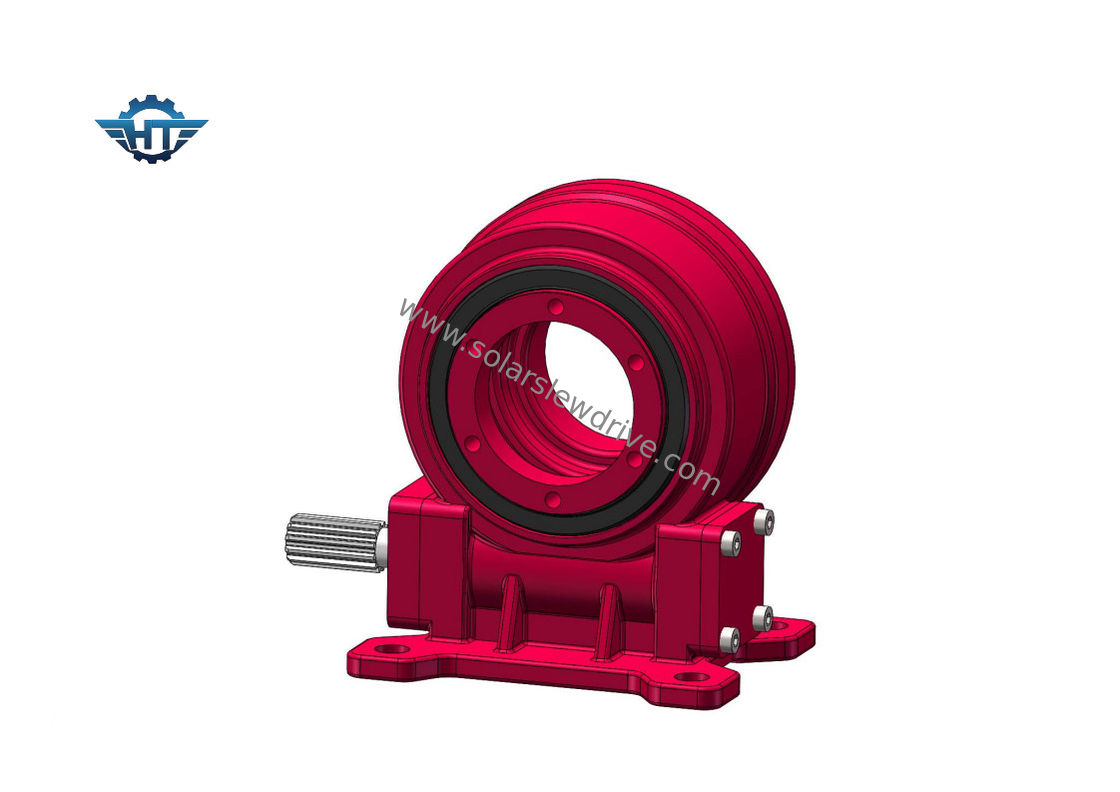

เฟืองตัวหนอนล็อคตัวเอง VE7 Slew Drive Gearbox สำหรับตัวติดตามแสงอาทิตย์แกนเดี่ยวแนวนอน





คำอธิบาย



ไดรฟ์แกว่งเฟืองตัวหนอนของ Hangtuo โดดเด่นด้วย e . ที่ดีห่อหุ้ม เฟืองตัวหนอนและเฟืองและการสัมผัสหลายฟันที่ทำให้ไดรฟ์แกว่งด้วยhแรงบิดแบ็คโฮลด์สูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์ล็อคตัวเองและสามารถหมุนได้สูงสุด ±65 °หากต้องการช่วงที่ใหญ่กว่าก็สามารถปรับแต่งได้



ข้อมูลทางเทคนิคของ VE Slewing Drive



แบบอย่าง อัตราส่วน แรงบิดเอาต์พุตที่กำหนด (Nm) แรงบิดเอียง (Nm) โฮลดิ้งแรงบิด (Nm) โหลดตามแนวแกน (kN) โหลดเรเดียล (kN) ประสิทธิภาพ ความแม่นยำ (°) ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 ใช่ 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 ใช่ 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 ใช่ 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 ใช่ 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 ใช่ 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 ใช่ 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 ใช่ 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 ใช่ 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 ใช่ 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 ใช่ 251



ตัวติดตามพลังงานแสงอาทิตย์แกนเดี่ยวแนวนอน Gear Meshing Small Slew Drive Self Locking 0



บริการที่กำหนดเอง


1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ ได้ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RALสีมาตรฐานของเราคือ RAL 9006



อภิธานศัพท์ของพารามิเตอร์หลัก



แรงบิดขณะเอียง:แรงบิดนี้เป็นภาระแรงโน้มถ่วงคูณด้วยระยะห่างระหว่างตำแหน่งของโหลดกับศูนย์กลางของแบริ่งแกว่งหากแรงบิดจริงมากกว่าแรงบิดโมเมนต์การเอียงที่กำหนด ตัวขับแกว่งจะถูกพลิกกลับ

โหลดเรเดียล: โหลดแนวตั้งกับแกนของแบริ่งแกว่ง

โหลดตามแนวแกน: โหลดขนานกับแกนของแบริ่งแกว่ง

ถือแรงบิด: เป็นแรงบิดย้อนกลับ เมื่อไดรฟ์หมุนกลับด้านและชิ้นส่วนไม่เสียหาย แรงบิดสูงสุดที่ทำได้เรียกว่าแรงบิดยึด จะถูกมองว่าเป็นแรงบิดที่หักด้วย

ล็อคตัวเอง: เฉพาะเมื่อมีโหลดเท่านั้น ไดรฟ์แกว่งจะไม่สามารถหมุนย้อนกลับได้ จึงเรียกว่าการล็อคตัวเอง
