จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HANGTUO |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE8 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | 200~380 USD/PC |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~30 วัน |
| สามารถในการผลิต: | 12000 ชิ้น/ปี |
| วงสวิงเรนจ์: | ±60° | วัสดุ: | 42CRMN หรือ 50Mn |
|---|---|---|---|
| แอปพลิเคชัน: | ตัวติดตามการเชื่อมโยง | การรับประกัน: | 10 ปี |
| สี: | ส้ม | ขนาด: | 3 นิ้ว - 25 นิ้ว |
| เครื่องยนต์: | 24VDC/220VAC | เฟืองตัวหนอน: | ซองคู่ |
| แสงสูง: | การเชื่อมโยงการติดตามแสงอาทิตย์ฆ่าไดรฟ์เกียร์,iP66 ไดรฟ์เกียร์ฆ่าพลังงานแสงอาทิตย์,กระปุกเกียร์ฆ่า 42CRMN |
||

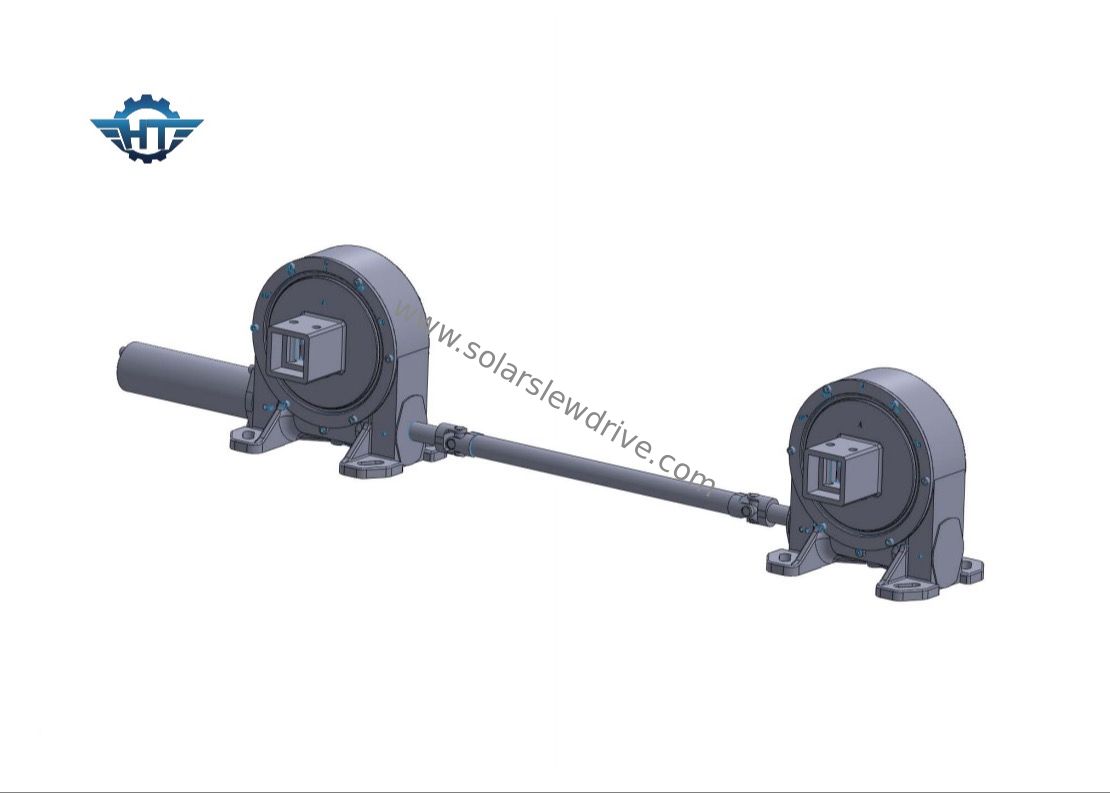

IP66 Solar Slew Gear Drive พร้อมตัวลดเกียร์ 24vdc สำหรับระบบติดตามแสงอาทิตย์เชื่อมโยง
Solar Slew Gear Drive คำอธิบาย
Solar Slewing Drive มีหลายประเภทเช่นแบบปิด, ประเภทตัวเรือนเปิด, ประเภทแนวตั้ง, ประเภทแกนคู่, ประเภทความแม่นยำสูง, ประเภทตัวหนอน ฯลฯ Slewing drive ขึ้นอยู่กับโครงสร้างเฟืองตัวหนอนแบบห่อหุ้มสองชั้นซึ่งมีการสัมผัสหลายฟันที่ออกแบบมาเป็นพิเศษ สำหรับการบรรทุกน้ำหนักมากมีแรงบิดขณะเอียงที่แข็งแกร่งและฟังก์ชันล็อคตัวเองแบบสถิต
หลักการทำงานของกระปุกเกียร์ลดเกียร์ของดาวเคราะห์ทำให้ตัวมันเองแบกโละรัศมีใหญ่d เนื่องจากการกระจายตามสัดส่วนของแรงบิดยิ่งไปกว่านั้น ไดรฟ์แกว่งของเราสามารถยึดติดกับมอเตอร์ประเภทต่างๆ มอเตอร์ไฮดรอลิก มอเตอร์ไฟฟ้า 24vdc/12vdc เซอร์โวมอเตอร์ มอเตอร์สเต็ป และ we มีทั้งหมด slewขนาดกระปุกเกียร์ตอบสนองความต้องการที่แตกต่างกันของลูกค้า
พารามิเตอร์ประสิทธิภาพการทำงานของไดรฟ์ Slew แนวตั้ง
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
Slewing Drive มีหลายประเภทเช่นแบบปิด, ประเภทตัวเรือนเปิด, ประเภทแนวตั้ง, ประเภทแกนคู่, ประเภทความแม่นยำสูง, ประเภทไดรฟ์หนอน ฯลฯ ไดรฟ์แกว่งขึ้นอยู่กับตลับลูกปืนแกว่งที่มีแรงบิดขณะเอียงที่แข็งแกร่งและฟังก์ชั่นล็อคตัวเองแบบสถิตพื้นผิวสัมผัสของฟันส่วนใหญ่ได้รับการออกแบบมาเป็นพิเศษสำหรับการขับของบรรทุกสูง
คุณสมบัติ
1. หมุน ±60° หยุดอย่างแรงภายในเพื่อความปลอดภัยของระบบ
2. ต่อมอเตอร์ขับเคลื่อนจากด้านซ้าย ด้านขวา หรือตรงกลาง
3. ผู้ผลิตได้กำหนดระยะห่างไว้แล้วก่อนโรงงาน จึงไม่ต้องปรับตอนทำการติดตั้ง
4. จาระบีเต็มก่อนโรงงาน ต้องเติมทุก 5 ปี
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การออกแบบที่กะทัดรัดและประหยัดพื้นที่
6. เกียร์เป็นแบบล็อคตัวเอง ไม่ต้องใช้เบรกเพิ่มเติม
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
8. แรงบิดเอียงสูงและแรงบิดแบ็คโฮลด์เพื่อเพิ่มความปลอดภัยภายใต้สภาพแวดล้อมที่รุนแรง
