จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | วีอี5" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50Mn, 42CrMo | ลดแกว่ง: | วีอี5" |
|---|---|---|---|
| อัตราทดเกียร์: | 37:1 | ประสิทธิภาพ: | 40% |
| สี: | ตามที่ขอ | แอปพลิเคชัน: | Solar Tracker |
| สถานที่กำเนิด: | จีน | คนขับ: | มอเตอร์ 12V/24VDC |
| การรับประกัน: | 10 ปี | ใบรับรอง: | ISO9001, CE |
| ไซต์การติดตั้ง: | เปิดสนาม | อายุการใช้งาน: | 30 ปีชีวิตในสนาม |
| แสงสูง: | VE5 Small Slew Drive,มอเตอร์ 24VDC Small Slew Drive,กล่องเกียร์ไดรฟ์แบบเปิดสนาม |
||

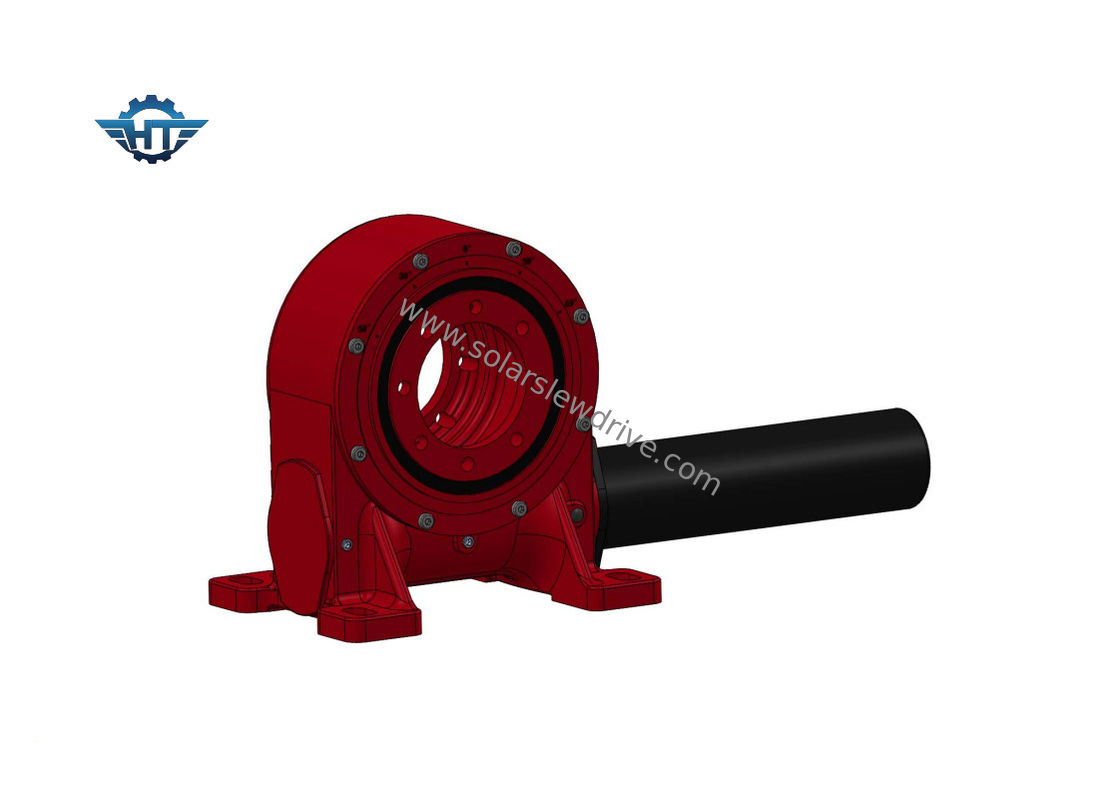

กล่องเกียร์ VE5 40 ถึง 1 สำหรับตัวติดตามแกนเดี่ยวแนวนอนแผงโซลาร์เซลล์
ห่อหุ้มเฟืองตัวหนอน Description
ไดรฟ์แกว่งเป็นผลิตภัณฑ์โรตารี่และระบบเกียร์รูปแบบใหม่โดยทั่วไปเรียกว่าไดรฟ์แกว่งหรือแบริ่งแกว่งซึ่งมักจะประกอบด้วยหนอนห่อหุ้มสองชั้น เกียร์ ตัวเรือน มอเตอร์ และส่วนประกอบอื่นๆเนื่องจากส่วนประกอบหลักคือตัวหนอนแบบห่อหุ้มสองชั้น จึงสามารถประกบกับเฟืองได้ใกล้ชิดยิ่งขึ้นและเพื่อให้เกิดการสัมผัสหลายฟัน จึงปรับปรุงความแม่นยำและแรงบิดของโมเมนต์จับสามารถทนต่อแรงในแนวแกน แรงในแนวรัศมี และโมเมนต์พลิกกลับได้พร้อมกันเมื่อเทียบกับผลิตภัณฑ์โรตารี่ทั่วไป ไดรฟ์แกว่งใหม่มีคุณสมบัติในการติดตั้งที่ง่าย บำรุงรักษาง่าย และพื้นที่การติดตั้งในระดับที่มากขึ้น
พารามิเตอร์ประสิทธิภาพของ VE Series
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นม | นม | กิโลนิวตัน | กิโลนิวตัน | นม | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13 |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 |
แอปพลิเคชั่น
ไดรฟ์แกว่งประเภท VE มีทั้งหมด 10 ขนาด โดยเริ่มจากขนาด 3' ถึง 25" นิ้ว โดยมีขนาด 5", 7", 9" 12", 14", 17" , 19" และ 21" ทั้งคู่ ใช้กันอย่างแพร่หลายในระบบติดตามแสงอาทิตย์ (PV, CPV, HCPV และเฮลิโอสแตต) และยานพาหนะทั่วไป เช่น ลิฟต์คน รถบรรทุกติดเครน และยานพาหนะแบบแยกส่วน
