| Brand Name: | HangTuo |
| Model Number: | วีอี6" |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 100~1100 / pc |
| Delivery Time: | 15~45 วัน |
| Payment Terms: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

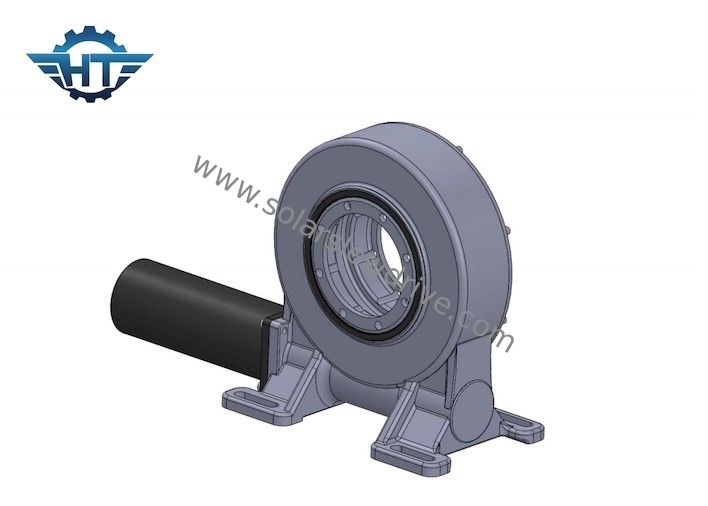

กล่องเกียร์ Worm Slew Drive ที่ห่อหุ้มสำหรับ CSP และ CPV Solar Power Stations
เกียร์ไดรฟ์ Slewคำอธิบาย
ตัวลดแบบโรตารี่ชื่อภาษาอังกฤษ: Slewing drive เป็นประเภทของตัวลดขนาดใช้ตลับลูกปืนหมุน (ที่รู้จักกันทั่วไปในชื่อแท่นหมุน) เป็นลูกศิษย์ของตัวลดความเร็ว ซึ่งสามารถรับรู้การหมุนเป็นวงกลมและการชะลอตัวได้ไม่จำกัด และสามารถทนต่อแรงในแนวแกนขนาดใหญ่ แรงในแนวรัศมี และแรงพลิกกลับอุปกรณ์ประเภทนี้สามารถใช้ได้กับอุปกรณ์เครื่องกลทุกชนิดที่มีข้อกำหนดการหมุนโดยเฉพาะอย่างยิ่ง ตัวลดขนาดนี้มีข้อดีของความแม่นยำสูง โครงสร้างที่กะทัดรัด และความจุแบริ่งขนาดใหญ่ และเหมาะสำหรับการใช้งานในสภาพการทำงานที่ค่อนข้างสมบุกสมบัน
ข้อมูลประสิทธิภาพของ VE Slewing Drive
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (Nm) | แรงบิดเอียง (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ความแม่นยำ (องศา) | ความแม่นยำ | IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 12กก. |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 18กก. |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 32กก. |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 28กก. |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 52กก. |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 65กก. |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 88 กก. |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 135 กก. |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 192 กก. |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 251 กก. |
หลายตัวเลือก
1. อัตราทดเกียร์ 31:1 ถึง 150:1
2. การติดตั้งหลายแกนในแนวนอน แนวตั้ง หรือหลายแกนรวมกัน
3. หนอนตัวเดียวหรือหนอนตัวคู่
4. ตัวเลือกมอเตอร์ไฟฟ้าหรือไฮดรอลิก
5. ที่อยู่อาศัย: เปิดหรือปิด
6. การกำหนดค่าอินพุตที่กำหนดเอง
7. การออกแบบที่กำหนดเองตามความต้องการของแอปพลิเคชัน
