จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HANGTUO |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | วีอี5" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | 145~226 USD/PC |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~30 วัน |
| สามารถในการผลิต: | 12000 ชิ้น/ปี |
| Gõ phím: | ไดรฟ์แกว่งแนวตั้ง | เครื่องยนต์: | มอเตอร์ไฟฟ้า |
|---|---|---|---|
| ขนาดตัวเลือก: | 3~25 นิ้ว | การเคลือบผิว: | C4,C5 |
| แอปพลิเคชัน: | ระบบติดตามการติดตั้งพลังงานแสงอาทิตย์ | การรับประกัน: | 10 ปี |
| สี: | ความต้องการของลูกค้า | วงจรชีวิต: | 30 ปี |
| เน้น: | C5 แกนเดี่ยว Slew Gearbox,Slew Drive Gearbox พร้อมมอเตอร์ไฟฟ้า,Slew Gearbox สำหรับการติดตามการติดตั้ง PV |
||

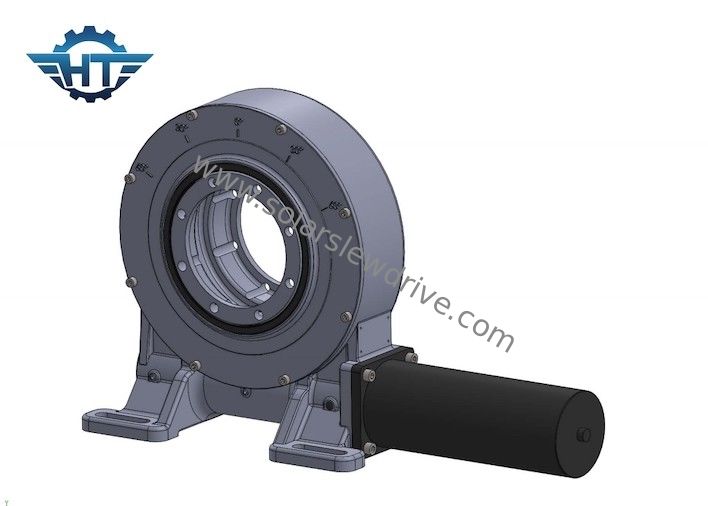

แกนเดี่ยว Slew Drive Gearbox พร้อมมอเตอร์ไฟฟ้าสำหรับระบบติดตามการติดตั้ง PV
เกียร์ไดรฟ์ Slewคำอธิบาย
อุปกรณ์ขับเคลื่อนแบบหมุนเรียกอีกอย่างว่าตัวลดแบบหมุน, ตัวลดเกียร์, ตัวลดแบบแท่นหมุน, กลไกแบบหมุน และคู่ของตัวขับแบบหมุนพวกเขาทั้งหมดใช้ตลับลูกปืนแกว่งเป็นตลับลูกปืนหลัก และแหล่งขับเคลื่อนเสริมใช้เกียร์หรือตัวหนอนเป็นส่วนขับเคลื่อน เพื่อให้ทราบถึงฟังก์ชันการลดความเร็วและการหมุนแบบเต็มวงกลมองค์ประกอบของไดรฟ์แกว่งส่วนใหญ่ประกอบด้วยเกียร์ (หรือเวิร์ม) ตลับลูกปืนแกว่ง มอเตอร์ ตัวเรือน และฐานโดยทั่วไปแล้วไดรฟ์แกว่งสามารถแบ่งออกเป็นไดรฟ์หนอนตัวเดียวไดรฟ์แกว่ง, ไดรฟ์หนอนสองตัวและไดรฟ์แกว่งประเภทพิเศษ
พารามิเตอร์ประสิทธิภาพการทำงานของไดรฟ์ Slew แนวตั้ง
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นม | นม | กิโลนิวตัน | กิโลนิวตัน | นม | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13กก. |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18กก. |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28กก. |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35กก. |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51กก. |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61กก. |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กก. |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กก. |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กก. |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กก. |
โครงสร้างของมันใช้ตัวหนอนที่ห่อหุ้มและเฟืองผิวฟันแข็ง ซึ่งสามารถนำไปใช้กับโอกาสที่ความเร็วต่ำและแรงบิดสูงมีการใช้กันอย่างแพร่หลายในระบบติดตามการผลิตพลังงานแสงอาทิตย์เพื่อนำไปใช้ในด้านวิศวกรรม ผู้ผลิตหลายรายได้พัฒนาโครงสร้างของเฟืองและนำไปใช้ในความเร็วสูง
