จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | วีอี7" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | QT | อัตราทดเกียร์: | 57:1 |
|---|---|---|---|
| แรงบิดเอาต์พุต: | 5060 นิวตันเมตร | ถือแรงบิด: | 40 kNm |
| แรงบิดเอียง: | 5 kNm | แบบอย่าง: | VE7 |
| สถานที่กำเนิด: | จีน | แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์ |
| แสงสูง: | กล่องเกียร์ Slew Drive แกนเดี่ยว,กล่องเกียร์ Slew Drive สำหรับระบบติดตามแสงอาทิตย์,ตัวลดเกียร์ Worm Slew Drive |
||

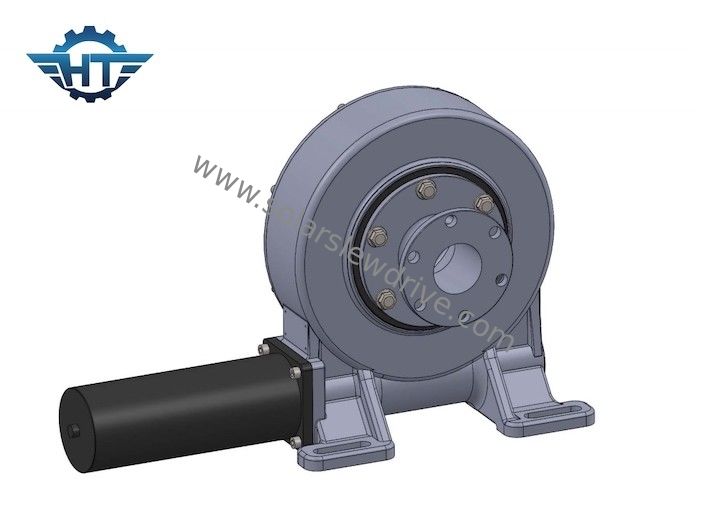

VE7 ตัวลดเกียร์หนอนแกนเดี่ยวแนวตั้งสำหรับระบบติดตามแสงอาทิตย์
รายละเอียดกระปุกเกียร์หนอนแกนเดี่ยว
ไดรฟ์แกว่ง VE ของเราส่วนใหญ่จะใช้สำหรับระบบติดตามแสงอาทิตย์ PV, STP, CSPนอกจากนี้เรายังมีไดรฟ์แกว่งหลายประเภทซึ่งใช้กันอย่างแพร่หลายสำหรับงานก่อสร้าง เช่น รถบรรทุกติดเครน, รถยก, แท่นหมุน, เครื่องจักรท่าเรือ, ยานพาหนะแบบแยกส่วน, ระบบพลังงานลมขนาดเล็กและการสื่อสารผ่านดาวเทียม, รถขนของหนัก, อุปกรณ์ตรวจสอบสะพาน, แท่นทำงานแบบยืดไสลด์ , ความต้องการโรเตอร์แบบตะกร้า, เครนยอร์ช, เครื่องผสมปูนซีเมนต์, รถขุด ฯลฯ นอกจากนี้เรายังสามารถจัดหามอเตอร์ไฮดรอลิกหลายขนาด มอเตอร์กระแสตรง มอเตอร์แบบสเต็ป และเซอร์โวมอเตอร์เพื่อให้เข้ากับไดรฟ์แกว่งผลิตภัณฑ์ของเราได้ถูกส่งออกไปทั่วโลก
เอกสารทางเทคนิคของ VE Slewing Drive
|
แบบอย่าง |
อัตราส่วน |
จัดอันดับแรงบิดเอาท์พุท(Nm) |
แรงบิดเอียง (Nm) |
โฮลดิ้งแรงบิด(Nm) |
โหลดตามแนวแกน (kN) |
โหลดเรเดียล (kN) |
ประสิทธิภาพ |
ความแม่นยำ (°) |
ล็อคตัวเอง |
น้ำหนัก (กิโลกรัม) |
|
3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
≤0.1 |
ใช่ |
12 |
|
5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
≤0.1 |
ใช่ |
18 |
|
7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
≤0.1 |
ใช่ |
32 |
|
8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
≤0.1 |
ใช่ |
28 |
|
9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
≤0.1 |
ใช่ |
52 |
|
12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
ใช่ |
65 |
|
14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
ใช่ |
88 |
|
17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
ใช่ |
135 |
|
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
ใช่ |
192 |
|
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
ใช่ |
251 |
คำแนะนำในการติดตั้ง
การติดตั้งแนวนอนและการติดตั้งในแนวตั้ง ดูภาพด้านล่าง
ไดรฟ์แบบเลื่อนเดี่ยวสามารถใช้ระบบไดรฟ์แบบแกว่งสองแกนได้
ไดรฟ์แกว่งแกนคู่หนึ่งตัวสามารถบรรลุระบบไดรฟ์แกว่งสองแกน
ไดรฟ์แกว่งหนึ่งตัวที่มีแอคชูเอเตอร์เชิงเส้นหนึ่งตัวยังสามารถบรรลุไดรฟ์แกว่งแกนคู่
บรรจุภัณฑ์และการขนส่งของเรา
ไดรฟ์ฆ่าทั้งหมดจะเต็มไปด้วยกล่องไม้ที่ไม่มีการรมควัน
รองรับการขนส่งทางทะเล การขนส่งทางอากาศ การขนส่งทางถนน และการขนส่งด่วน เช่น TNT, DHL, UPS, EMS, Fedex เป็นต้น สำหรับตัวอย่างและการขนส่งสินค้าขนาดเล็ก
