| Brand Name: | HangTuo |
| Model Number: | วีเอ9" |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 248~380/ pc |
| Delivery Time: | 15~45 วัน |
| Payment Terms: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

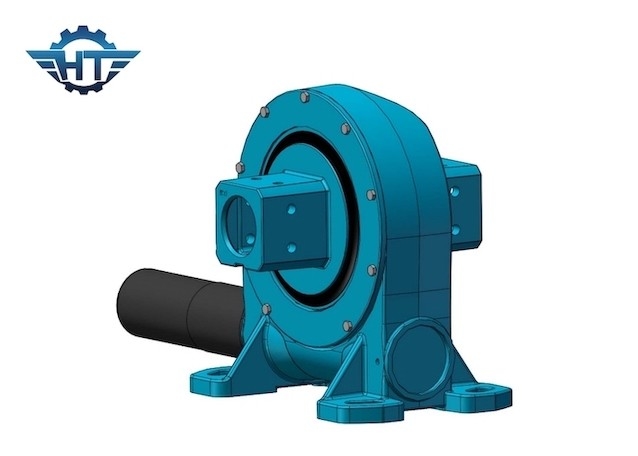

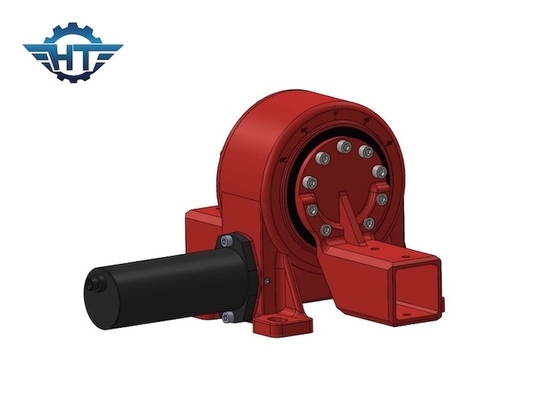

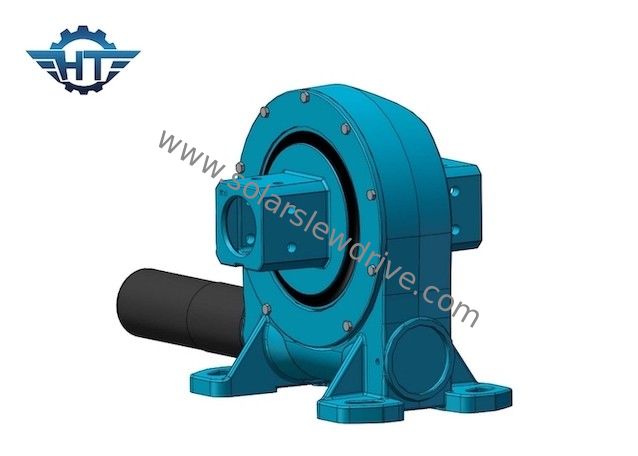

ไดรฟ์ Slew แกนเดี่ยวพร้อมมอเตอร์ไฟฟ้า 30 ปีชีวิตสนาม PV Solar Tracking System
ไดรฟ์ Slew แกนเดียว คำอธิบาย
ไดรฟ์แกว่งแกนเดียวเป็นกลไกการส่งผ่านการลดแบบโรตารี่เต็มรอบที่รวมเข้ากับแหล่งพลังงานขับเคลื่อนชิ้นส่วนนี้ทำให้เป็นกลไกการส่งลดขนาดเอนกประสงค์ที่รวมฟังก์ชันของการหมุน การชะลอตัว และมีโครงสร้างที่เรียบง่ายและการผลิตและการบำรุงรักษาที่สะดวกในเวลาเดียวกัน
ประสิทธิภาพของ VE Series
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
คุณสมบัติ
ตระหนักถึงการหมุนรอบวงและการลดความเร็วได้ไม่จำกัด
ทนต่อแรงในแนวแกนที่มากขึ้น แรงในแนวรัศมี และแรงพลิกกลับ
ความแม่นยำสูง โครงสร้างที่กะทัดรัด และความจุขนาดใหญ่
แอปพลิเคชั่น
การใช้งานไดรฟ์แบบแกว่งมักจะพบใน: กังหันลม, รถขนของหนัก, เครื่องติดตามแสงอาทิตย์, เครนท่าเรือ, อุปกรณ์ไฮดรอลิก, กลไกบังคับเลี้ยวของเครน, ระบบอัตโนมัติ, อุปกรณ์ควบคุมการรับน้ำหนักมาก, โต๊ะควบคุมการเอียงและพิทช์
