| Brand Name: | HangTuo |
| Model Number: | VE5 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 100~1100/ pc |
| Delivery Time: | 15~45 วัน |
| Payment Terms: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

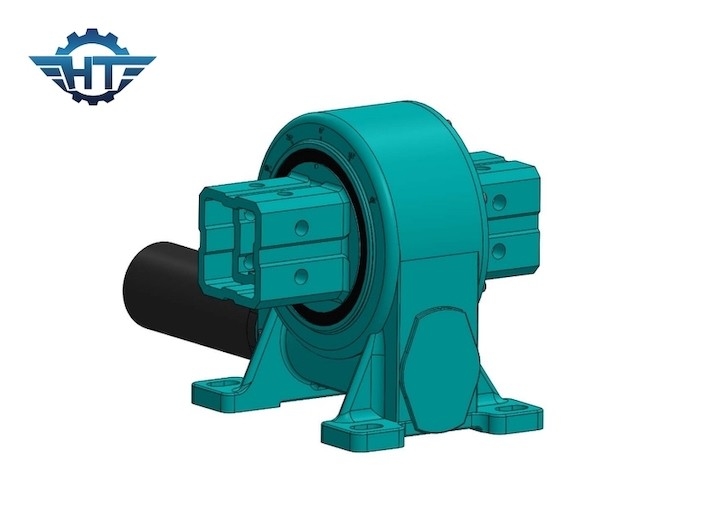

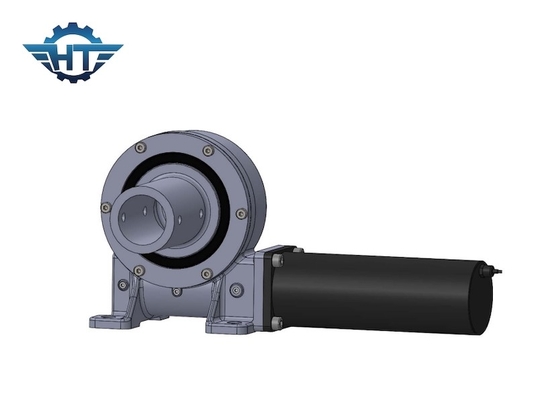

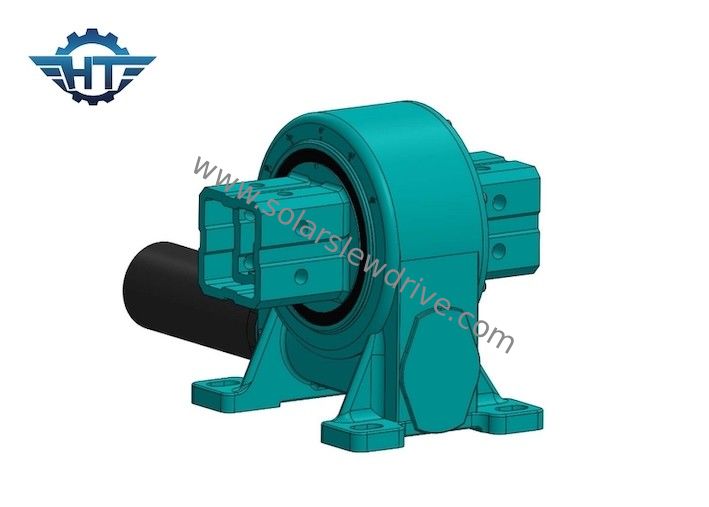

ตัวติดตามพลังงานแสงอาทิตย์แบบแกนเดี่ยวขนาดเล็ก Slew Drive สำหรับการติดตามพลังงานแสงอาทิตย์ที่มีความแม่นยำสูง
เฟืองตัวหนอนแบบแนวตั้ง Small Slewing Drive Description
ไดรฟ์แกว่งเป็นทางออกที่ดีที่สุดสำหรับทุกโอกาสที่ต้องการการหมุนเต็มรอบและความต้องการความเร็วตัวแปรมันสามารถให้การส่งกำลังแรงบิดที่มากขึ้น ความแม่นยำสูงขึ้น และมีโครงสร้างที่กะทัดรัดไดรฟ์ VSlewing แกนเดี่ยวแนวตั้งที่ปิดล้อมสามารถรับรู้การเคลื่อนไหวในทิศทางแนวตั้ง ติดตามดวงอาทิตย์จากตะวันออกไปตะวันตกมักใช้กับระบบติดตามแสงอาทิตย์แกนเดี่ยวในแนวนอนหรืออุปกรณ์เครื่องจักรบางอย่างที่มีสภาพการทำงานคล้ายกัน
เฟืองตัวหนอน VE หมายถึงไดรฟ์แกว่งสำหรับการติดตั้งในแนวตั้ง มีการป้องกัน IP66ส่วนใหญ่ใช้กับความต้องการสภาพการทำงานสูงสำหรับโอกาสกันฝุ่น กันฝน และป้องกันการกัดกร่อนมีข้อได้เปรียบในการประหยัดพื้นที่อุปกรณ์ ความจุโหลดสูงสุด การออกแบบที่กะทัดรัด และอายุการใช้งานที่กว้างขวาง และลดต้นทุนการบำรุงรักษา
ข้อมูลประสิทธิภาพ
| แบบอย่าง | อัตราส่วน | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
แอปพลิเคชัน
ไดรฟ์แกว่งเป็นผลิตภัณฑ์ที่สมบูรณ์แบบสำหรับการใช้งานที่ต้องการแรงบิดในการหมุน
Slew Drive For Solar: ได้รับการออกแบบในการหมุนแผงโซลาร์เซลล์โซลาร์เซลล์และปรับปรุงประสิทธิภาพการผลิตไฟฟ้ามีโซลูชันการติดตามแสงอาทิตย์แบบแกนเดี่ยวและแกนคู่
สำหรับเครื่องกำเนิดลม: ไดรฟ์แกว่งใช้เพื่อหมุนแท่นในกังหันลม
สำหรับการใช้งานเครื่องจักรก่อสร้าง: ใช้กันอย่างแพร่หลายกับเครนรถบรรทุกติด, แท่นทำงานทางอากาศ, เครนท่าเรือ, ไม้คว้าน
สำหรับตลาดอุตสาหกรรม: ระบบอัตโนมัติ/สายการประกอบ แขนกลหุ่นยนต์
สำหรับดาวเทียม: ไดรฟ์เลื่อนสามารถใช้สำหรับการสื่อสารในอวกาศและระบบกำหนดตำแหน่งทั่วโลกในจานดาวเทียม
