สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | วีเอ9" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15~45 วัน |
เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
แบบอย่าง: | VE9 | อัตราทดเกียร์: | 61:1 |
---|---|---|---|
แอปพลิเคชัน: | ระบบติดตาม PV | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
มอเตอร์เกียร์: | กระปุกเกียร์ดาวเคราะห์ 24V | ใบรับรอง: | ISO9001, CE |
สี: | ตามที่ขอ | ฟันเฟือง: | ≤0.1° |

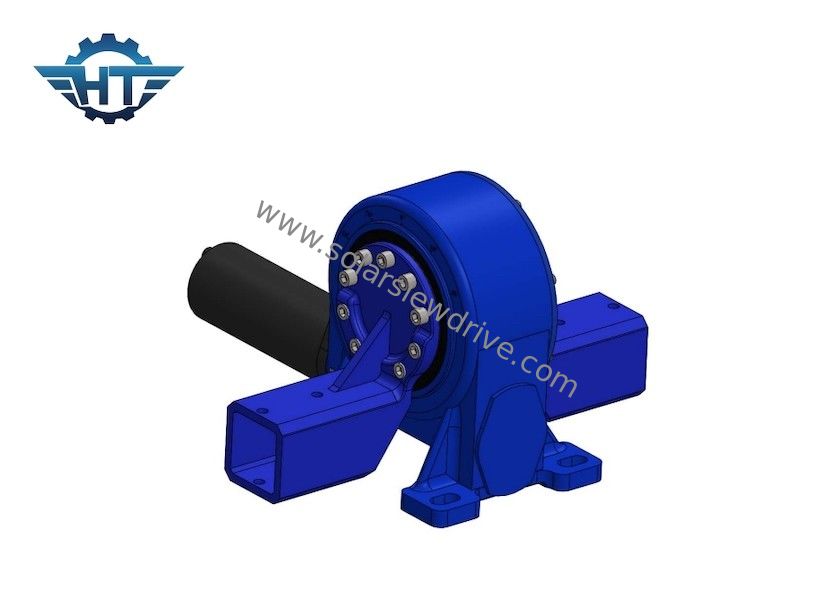

Heavy Duty Worm Gear Slewing Gearbox พร้อมบ้านปิดสำหรับระบบติดตาม PV
กระปุกเกียร์แกว่งตัวหนอนคำอธิบาย
ส่วนใหญ่ใช้ไดรฟ์แกว่งของตัวเรือนแบบปิดในกรณีที่สภาพการทำงานค่อนข้างสูง เช่น กันฝุ่น กันฝน ป้องกันการกัดกร่อน และโอกาสอื่น ๆ ที่มีความต้องการสูงสำหรับโครงสร้างการหมุน และระดับ IP ถึง IP66
ลักษณะทั่วไปของไดรฟ์แกว่งที่แตกต่างกันอาจรวมถึงหนอนรูปนาฬิกาทราย ซึ่งมักจะถือว่ามีประสิทธิภาพมากกว่าเพราะสามารถเข้ายึดฟันหลายซี่บนเฟืองได้ในคราวเดียวคุณสมบัติอื่น ๆ อาจรวมถึงโครงป้องกันเพื่อให้กลไกสะอาดโดยทั่วไป จุดประสงค์ของไดรฟ์แกว่งที่แตกต่างกันคือการเปลี่ยนการเคลื่อนที่ตามแนวแกนเป็นการเคลื่อนที่ในแนวรัศมีความเร็วและกำลังของแรงในแนวแกนจะถูกแปลงเป็นแรงรุนแรงที่เฉพาะเจาะจง ทั้งนี้ขึ้นอยู่กับจำนวนเกลียวบนตัวหนอนและจำนวนฟันบนเฟืองไดรฟ์แกว่งอาจมีประโยชน์สำหรับการขยายแรงบิดที่หมุนกลไกทั้งนี้ขึ้นอยู่กับการใช้งาน
พารามิเตอร์ทางเทคนิครุ่น VE
แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ใช่ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ใช่ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ใช่ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ใช่ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ใช่ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ใช่ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ใช่ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ใช่ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ใช่ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ใช่ | 251 |
แอปพลิเคชั่น
ไดรฟ์แกว่งสามารถใช้งานได้หลากหลายขอบเขตการใช้งานมีตั้งแต่รถขุดและเครน การทำเหมืองแบบ opencast และกังหันลม ไปจนถึงเสาอากาศการใช้งานด้านอื่นๆ ได้แก่ วิศวกรรมและระบบติดตามแสงอาทิตย์
